Pokud si objednáte 20palcovou náhradní lištu a ocasní část vám na pilu neklouže, délka je zřídkakdy skutečný problém. Lišty řetězových pil se měří podle délky řezu, nikoli podle celkového kusu kovu od špičky k patě. Na tomto rozdílu záleží, protože tyč prodávaná jako 20 palců může celkově měřit 23 nebo 24 palců, jakmile je zahrnut skrytý ocas. Délka řezu je to, co cítíte ve dřevě; o tom, zda lišta a řetěz skutečně sedí, rozhoduje montážní schéma, rozteč řetězu, rozchod a počet hnacích článků.
Vodicí lišty řetězové pily: Tvrdé, vyměnitelné řetězové kolo a laminované Vodicí lišty zajišťují dráhu řetězu a dodávají se v řadě s tvrdou hlavou, vyměnitelným řetězovým kolem a laminátem; před nákupem zkontrolujte délku řezu a vhodné rozměry. Zobrazit produkt → Nazývané Délka, Délka řezu a Celková délka
Většina majitelů pil se nejprve setkala s velikostí tyče jako s nazývanou délkou: 16 palců, 18 palců, 20 palců nebo 24 palců. Toto číslo je jmenovitý štítek. Říká vám obecnou třídu velikosti tyče, ale nepopisuje všechny rozměry, které ovlivňují přizpůsobení. Měřícím standardem, který je důležitý pro řeznou kapacitu, je efektivní délka řezu, měřená od špičky lišty k bodu, kde se lišta setkává s tělem pily. Část ocasu tyče, která sedí uvnitř powerheadu, není součástí řezu.
Celková délka je jiná míra. Probíhá od špičky tyče až k samému konci ocasu. Tyč zvaná 20 palců může mít celkovou délku o několik palců delší, protože ocas je skryt uvnitř pily. Pokud změříte celkovou délku a objednáte řetěz podle tohoto čísla, obvykle skončíte se špatným počtem hnacích článků. Řetěz se musí shodovat s drážkou lišty, předním pastorkem a hnacím pastorkem, nikoli samotným odhaleným kovem.
| Termín | Jak se měří | Co ovládá |
|---|---|---|
| Nazývaná délka | Nominální velikost vyražená na liště, například 16, 18 nebo 20 palců. | Počáteční výběr tyče a obecná velikostní třída. |
| Délka řezu | Špička lišty do bodu, kde lišta vstupuje do těla pily. | Využitelný řezný výkon ve dřevě. |
| Celková délka | Špička tyče až na samý konec ocasu tyče. | Pouze fyzická velikost; nenastavuje uložení řetězu. |
| Montážní vzor | Tvar ocasu, šířka štěrbiny, otvory pro olej, otvory napínáku a štěrbiny pro čepy. | Zda se tyč přišroubuje k pohonné hlavě. |
| Rozteč | Vzdálenost mezi třemi po sobě jdoucími nýty dělená dvěma. | Shoda řetězu na řetězové kolo. |
| Měřidlo | Tloušťka čepu hnacího článku, který se pohybuje v drážce lišty. | Shoda drážek mezi řetězem a lištou. |
| Počet odkazů na disk | Celkový počet hnacích článků v řetězové smyčce. | Délka řetězu a rozsah napětí. |
Jak změřit lištu motorové pily ve třech krocích
Důležitá čísla můžete potvrdit bez hádání. Pracujte s čistou tyčí a páskou nebo posuvným měřítkem a zapište si výsledky před objednáním dílů.
- Změřte délku řezu s nasazenou lištou. Umístěte háček s páskou na špičku lišty a změřte zpět k přední hraně těla pily, kde lišta vstupuje do pohonné hlavy. To poskytuje efektivní délku řezu. Pokud je lišta mimo pilu, změřte celkovou délku a odečtěte hloubku zasunutí ocasu nebo ji porovnejte se starou lištou.
- Přečtěte si vyražené značky poblíž ocasu tyče. Mnoho tyčí nese volanou délku, rozteč, rozchod, počet spojů pohonu a kód upevnění. Místo očistěte drátěným kartáčem a hadrem. Známky mohou po letech působení oleje, pilin a tepla vyblednout, takže jakmile budou čitelné, vyfoťte je.
- Zkontrolujte řetěz a řetězové kolo. Zkontrolujte rozteč, měřidlo a počet hnacích článků proti liště a pile. Třmen je spolehlivější než opotřebované razítko. Pokud řetěz nesedí v drážce naplocho nebo správně nenamotává řetězové kolo, zastavte a znovu zkontrolujte čísla.
Například pila s nízkým profilem může používat řetěz s nízkým profilem 3/8, zatímco větší pila může používat standardní rozteč 3/8. Oba vypadají okem podobně, ale nezaměňují se. Řetěz, který je blízko, ale není správně, se rychle rozběhne, hází nebo opotřebuje nos lišty.
3/8palcový nízkoprofilový řetěz řetězové pily Nízkoprofilový řetěz s roztečí 3/8 palce je určen pro malé a domácí pily, prořezávání, ořezávání a lehké řezání. Zobrazit produkt → Profil držáku a ocasu: The Fit Factor Kupující Miss
Dvě tyče mohou být obě nazývány 20 palci a stále mohou být zcela odlišnými produkty. Vzor uchycení lišty je profil ocasu, který se připojuje k pile. Zahrnuje šířku štěrbiny, tvar ocasu, umístění otvoru pro olej, otvor napínače a rozteč štěrbin. Pokud je štěrbina příliš úzká, lišta neklouže přes kolíky. Pokud je příliš široká, lišta se může pod zatížením posunout, což ovlivňuje napnutí řetězu a dodávku oleje.
Zvláštní pozornost si zaslouží olejové díry. Pokud olejový otvor není zarovnaný s výstupem oleje pily, drážka lišty může vyschnout. To vede k teplu, opotřebení kolejnice a nataženému řetězu. Otvor napínače musí být také zarovnaný, aby seřizovací kolík mohl pohybovat tyčí. Tyto detaily jsou důvodem, proč samotná nazývaná délka ke koupi správné tyče nikdy nestačí. The konstrukce tyče ovlivňuje bezpečnost a účinnost dlouho před prvním řezem.
- Zkontrolujte šířku drážky vůči pilovým čepům.
- Zkontrolujte, zda je olejový otvor zarovnaný s výstupem pohonné hlavy.
- Slaďte otvor napínáku a tvar ocasu.
- Použijte správný typ nosu a velikost řetězového kola pro řetěz.
- Udržujte lišty rovné a bez otřepů.
Pitch, Gauge a Drive Links: The Chain Side of the Measurement
Měření tyčí a měření řetězu jsou propojeny, ale nejde o stejný úkol. Rozteč je průměrná vzdálenost mezi nýty řetězu. Chcete-li to zkontrolovat, změřte vzdálenost mezi libovolnými třemi po sobě jdoucími nýty a vydělte ji dvěma. Mezi běžné rozteče patří 3/8 nízký profil, 3/8, .325 a .404. Rozteč musí odpovídat hnacímu řetězovému kolu a přednímu řetězovému kolu lišty.
Rozchod je tloušťka čepu hnacího článku, který zapadá do drážky lišty. Běžná měřidla zahrnují 0,043, 050, 058 a 0,063 palce. Řetěz se špatným kalibrem se může v drážce zablokovat nebo sedět příliš volně. Oba stavy způsobují rychlejší opotřebení. Drive link count je celkový počet odkazů ve smyčce. Je určeno délkou lišty, ozubeným kolem a konstrukcí držáku. Pokud je počet nesprávný, řetěz se nenapne správně, i když je rozteč a rozchod správné.
Když se tato tři čísla shodují, řetěz sedí správně, správně se mastí a řeže rovně. Když je jeden vypnutý, pila se může stále rozběhnout a běžet naprázdno, ale řez rychle odhalí problém prostřednictvím vibrací, tepla nebo hozeného řetězu.
Čtení orazítkovaných čísel a vyhýbání se chybám při nákupu
Nejrychlejším způsobem, jak se vyhnout chybné objednávce, je přečíst razítka tyčí a následně je ověřit posuvným měřítkem. Pokud jsou razítka opotřebovaná, změřte si lištu a řetěz sami. Poznamenejte si délku řezu, montážní kód, rozteč, rozchod a počet hnacích článků do pouzdra pily nebo do telefonu. Tento záznam šetří čas při pozdější výměně řetězu nebo lišty.
- Neobjednávejte podle celkové délky, pokud potřebujete délku řezu.
- Nepředpokládejte, že všechny 20palcové tyče sdílejí stejný montážní vzor.
- Nemíchejte .325 rozteč a 3/8 nízkoprofilový řetěz.
- Neprovozujte řetěz .050 v drážce .058 nebo obráceně.
- Neignorujte počet hnacích článků, protože starý řetěz „vypadá blízko“.
- Nenasazujte nový řetěz na opotřebované hnací kolo nebo opotřebenou špičku lišty.
Tyto chyby mohou způsobit špatné mazání, rychlé opotřebení kolejnice, házení řetězu a zvýšené riziko zpětného rázu. V prostředí lesnictví nebo krajinářství stojí tento prostoj více než pár minut potřebných ke správnému měření.
Kdy vyměnit tyč místo opětovného měření
Měření vám řekne, co se hodí, ale stav vám řekne, zda má bar zůstat v provozu. Zkontrolujte drážku nastavením řetězu do kolejnic. Pokud se řetěz naklání daleko na jednu stranu, je drážka opotřebovaná, než aby dobře seděla. Zkontrolujte, zda na kolejnicích nejsou otřepy, ploché skvrny a tepelná změna barvy. Zkontrolujte ozubené kolo, zda není drsné, boční vůle nebo zda nechybí zuby. Ohnutá nebo prasklá lišta by měla být vyměněna, nikoli opravována.

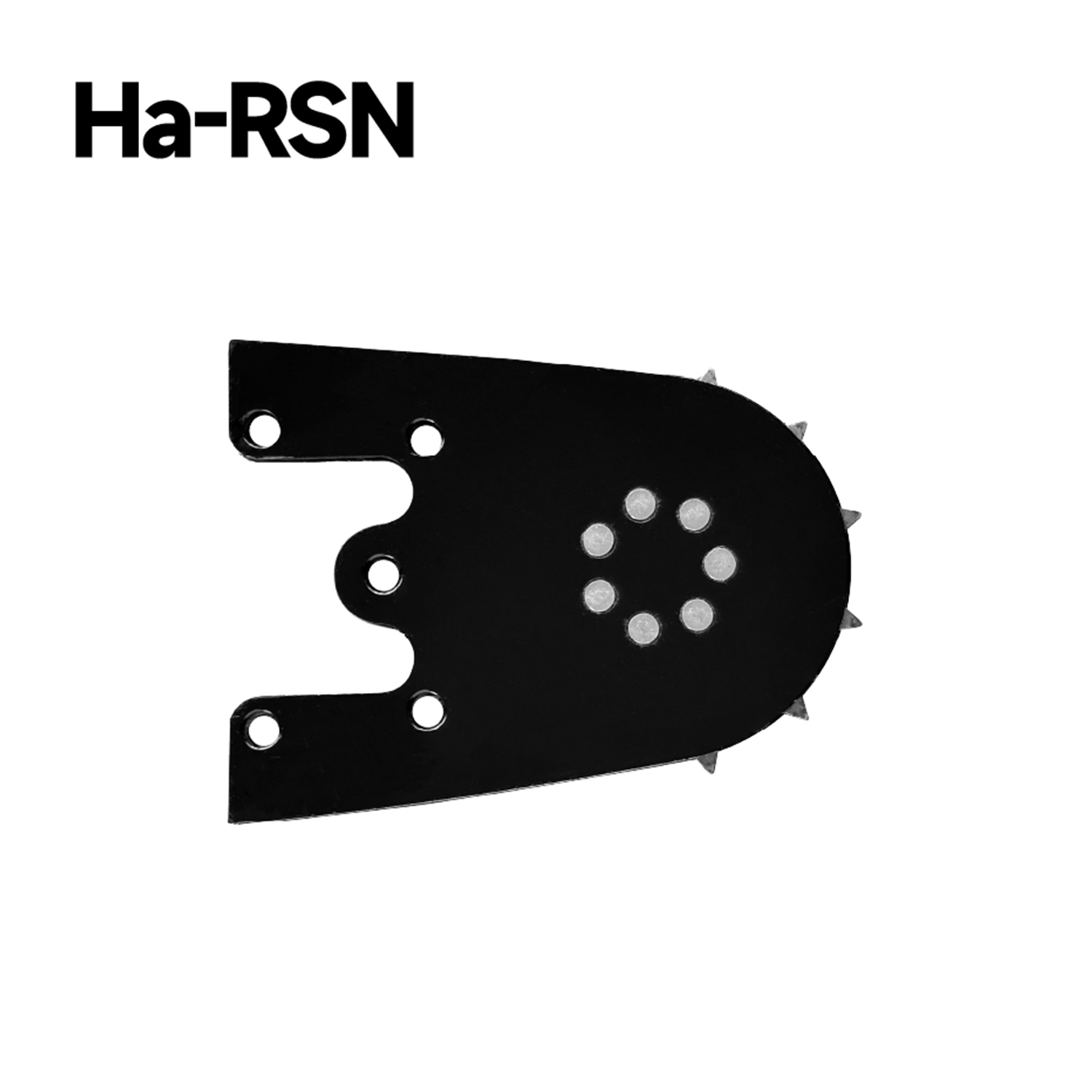

Pokud je tělo tyče stále rovné a drážka je v toleranci, může být opotřebené přední řetězové kolo jedinou vadnou součástí. V takovém případě může náhradní nos řetězového kola prodloužit životnost dobré lišty a obnovit hladký chod řetězu.
Náhradní hlava řetězového kola pro řetězové pily a lišty kombajnu Cenově výhodný náhradní nos obnovuje hladký chod řetězu a prodlužuje životnost lišty, když tělo a drážka zůstávají provozuschopné. Zobrazit produkt → Praktické s sebou
Lišty řetězové pily se měří efektivní délkou řezu, od špičky k místu, kde se lišta setkává s tělem pily. Toto číslo není stejné jako celková délka a je to pouze začátek správného uložení. Před nákupem srovnejte uchycení tyče, rozteč, rozchod a počet článků pohonu. Pokud získáváte vodicí lišty nebo řetězy pro OEM nebo náhradní použití, společnost Iridge vyrábí vodicí lišty a řetězy pro zahradní a lesnickou techniku se zkušenostmi s tepelným zpracováním a kontrolou kvality za produktovou řadou.
Jednou změřte, zapište si čísla a ověřte řetěz proti liště a řetězovému kolu. Pila, která správně sedí, řeže chladněji, pomaleji se opotřebovává a zůstává bezpečnější pro obsluhu.
